Задание #3. Алгоритм A*

Если вы когда-либо играли в компьютерную игру с картой, вероятно, вы видели управляемые компьютером объекты, способные самостоятельно добраться из пункта A в пункт B. Эта задача, довольно часто встречающаяся как в играх, так и в программах, написанных для других целей, заключается в поиске маршрута из начальной точки в пункт назначения, обходящего имеющиеся на карте препятствия.

Один из наиболее известных алгоритмов решения этой задачи называется A* (произносится "A-звезда"). Это очень эффективный алгоритм, применяемый для поиска маршрутов в компьютерных программах. Концептуально это очень простой алгоритм. От начала маршрута, алгоритм постепенно строит путь к конечной точке, на каждом шаге выбирая лучший маршрут "на данный момент". Таким образом, окончательный маршрут также будет наилучшим. (Если вы желаете подробнее изучить алгоритм поиска маршрута A*, можете начать со статьи в Википедии (http://ru.wikipedia.org/wiki/Алгоритм_поиска_A*), и продолжить изучение, по ссылкам, которые там приведены.)

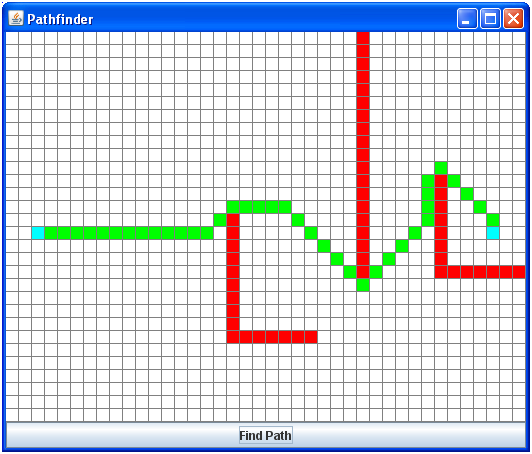

Здесь к счастью вам не надо самим реализовывать алгоритм A*; это для вас уже сделано. Фактически у вас даже есть небольшой и красивый пользовательский интерфейс для экспериментов с алгоритмом A*:

По клеткам можно кликать мышью, превращая их в барьеры (красные) или разрешенные для прохода клетки (былые). Голубым цветом обозначаются клетки начала и конца маршрута. Кнопка "Find Path" запускает вычисление маршрута с помощью алгоритма A*, и затем отображает его зеленым цветом. Или, если прохода нет, программа не отображает ничего.

Для реализации алгоритма A* необходимо отслеживать много различной информации, и классы коллекций Java прекрасно подходят для этой цели. Есть два типа информации, которую необходимо контролировать в процессе вычисления алгоритма A*:

Позиции наборы координат клеток с определенными свойствами на двумерной карте. Алгоритм A* должен использовать информацию об определенных клетках на карте.
Точки маршрута отдельные шаги на маршруте, который вычисляет алгоритм A*. Например, маршрут нарисованный зеленым цветом на рисунке это не что иное, как последовательность точек маршрута на карте. Каждая точка маршрута хранит связанную с ней информацию:

Позицию клетки, в которой находится точка маршрута.
Ссылку на предыдущую точку маршрута. Построенный маршрут это последовательность точек маршрута от его начала до конца.
Стоимость перемещения из начала маршрута в позицию этой точки по маршруту, заканчивающемуся в этой точке.
Эвристическая оценка (предположение, другими словами) стоимости перемещения из этой точки в конечную точку маршрута.

В процессе вычисления маршрута, алгоритм A* должен использовать две основные коллекции точек маршрута:

В первой коллекции хранятся "открытые точки маршрута," или точки, которые еще предстоит проверить алгоритму A*.
Во второй коллекции хранятся "закрытые точки маршрута," или точки, которые уже проверены алгоритмом A* и не нуждающиеся в повторной проверке.

Каждая итерация алгоритма A* выглядит очень просто: в списке открытых точек маршрута находим точку с наименьшей стоимостью маршрута, делаем шаги во всех направлениях из этой точки для того чтобы создать новые открытые точки маршрута, и затем перемещаем эту точку маршрута из списка открытых в список закрытых точек. Эта операция повторяется до тех пор пока текущая точка маршрута не окажется точкой конца маршрута! Если, в процессе работы алгоритма, открытые точки заканчиваются, маршрута между начальной и конечной точками не существует.

Эти вычисления зависят главным образом от позиций точек маршрута, следовательно, полезно хранить точки маршрута в ассоциативном списке, связывающем позиции точек с соответствующими точками маршрута. Используем контейнер java.util.HashMap для каждой из этих коллекций. Ключами в нем будут объекты Location(позиция), а значениями объекты Waypoint (точки маршрута).

Перед началом работы

Перед тем как приступить к работе, загрузите файлы исходных кодов этой лабораторной работы:

Map2D.java – карта для алгоритма A*, содержащая информацию о барьерах и “проходных” клетках
Location.java – класс содержащий координаты клетки на карте
Waypoint.java – точка маршрута на карте
AStarPathfinder.java – класс реализующий алгоритм поиска маршрута A* в статическом методе
AStarState.java – этот класс хранит коллекции открытых и закрытых точек маршрута, а также имеет базовые функции необходимые для работы алгоритма A*
AStarApp.java - простое Swing приложение которое реализует редактируемое изображение двухмерной карты, и инициализирует по запросу процесс поиска маршрута
JMapCell.java – это пользовательский Swing компонент, который используется для отображения состояния клетки на карте

Заметим что приложение запускается само по себе без каких либо действий с вашей стороны, но функции вычисления маршрута заработают только после того как вы закончите эту лабораторную работу.

Вам требуется внести изменения в текст двух классов: Location и AStarState. Все остальное это код оболочки Swing который позволяет вам редактировать карту и отображает маршрут рассчитанный алгоритмом. (Если вы увлеклись и начали, чтобы заставить программу работать, редактировать другие исходные файлы, остановитесь и обратитесь за помощью!)

Позиции (класс Location)

Следует начать с подготовки класса Location для использования внутри классов коллекций Java. Так как в этой работе используются хэш контейнеры, для этого требуется:

Добавить реализацию метода equals().
Добавить реализацию метода hashCode().

Добавьте эти методы к классу Location, следуя шаблону внутри класса. После компиляции, класс Location можно использовать как тип ключа в хэш контейнерах, таких как HashSet и HashMap.

Состояние A* (Класс AStarState)

Как только класс Location будет готов для использования в качестве ключа, завершите реализацию класса AStarState. Этот класс содержит множества открытых и закрытых точек маршрута, и обеспечивает базовые функционал для реализации алгоритма A*.

Повторим, что состояние A* включает две коллекции точек маршрута, одну для открытых точек и другую для закрытых точек. Для упрощения алгоритма, точки маршрута будут храниться в ассоциативном хэш списке , в котором ключами будут позиции а значениями точки маршрута. Мы приходим к такому типу:

HashMap<Location, Waypoint>

(Очевидно, что каждая позиция может иметь только одну, связанную с ней, точку маршрута. Это как раз то, что нам нужно.)

Добавьте два (не статических) поля этого типа к классу AStarState. Одно для открытых точек маршрута, другое для закрытых. Не забудьте проинициализировать оба поля так, чтобы они указывали на новые пустые коллекции.

После того как поля добавлены и правильно проинициализированы, следует добавить следующие методы к классу AStarState:

    public int numOpenWaypoints()

Этот метод должен просто возвращать число элементов в коллекции открытых точек маршрута. (Да, это делается в одну строчку...)

    public Waypoint getMinOpenWaypoint()

Эта функция должна перебирать все элементы в коллекции открытых точек маршрута и возвращать ссылку на точку с наименьшим значением стоимости маршрута. Если в коллекции нет элементов, метод должен возвращать null.

Не удаляйте точку из коллекции, возвращая ее; верните только ссылку на точку с минимальной стоимостью маршрута.

    public boolean addOpenWaypoint(Waypoint newWP)

Это самый сложный метод класса состояния A*, но по правде говоря, его реализация довольно проста. Сложнее других его делает то, что в нем надо добавить новую точку маршрута, если существующая точка маршрута в позиции “хуже” чем новая. Вот что должен делать метод:

Если в позиции нет открытой точки маршрута, просто добавить новую точку.
Если в коллекции открытых точек уже есть точка маршрута в такой позиции, добавить новую точку, если then only add the new waypoint if the "previous cost" for the new waypoint is less than the "previous cost" for the current waypoint. (Make sure to use the previous cost and not the total cost.) In other words, if the new waypoint represents a shorter path to that location than the current waypoint does, replace the current waypoint with the new one.

Здесь, как видно, требуется найти точку маршрута в коллекции открытых точек и, если она там присутствует, возможно, заменить ее. К счастью это очень просто делается с помощью метода HashMap.put(), который заменяет старую ассоциацию ключ-значение на новую.

Метод должен возвращать true, если в коллекцию попадает новая точка маршрута, и false если этого не происходит.

    public boolean isLocationClosed(Location loc)

Эта функция возвращает true если указанная позиция имеется в коллекции закрытых точек маршрута, иначе false. Так как зарытые точки хранятся в ассоциативном хэш списке в котором позиция это ключ , сделать такой метод очень просто.

    public void closeWaypoint(Location loc)

Эта функция перемещает точку маршрута из коллекции открытых точек в коллекцию закрытых точек. Так как точку можно найти по ее позиции, методу передается позиция точки.

Процесс перемещения точки выглядит так:

Удалить точку в указанной позиции из коллекции открытых точек.
Добавить удаленную точку в коллекцию закрытых точек. Конечно с ключом будет позиция точки.

Компиляция и тестирование

Закончив реализацию перечисленных функций, запустите программу поиска маршрута, чтобы убедиться в том, что она работает. Если вы все сделали правильно, не должно быть проблем с созданием препятствий на карте и поиском пути вокруг них.

Программу можно откомпилировать и запустить как обычно командами:

    javac *.java
    java AStarApp

Если вы убедили себя в том, что программа работает корректно, отправьте ее на проверку!
